Bose ControlSpace ESP-1240A

• DSP INTEGRADO
• Procesador de señal/CPU DSP de punto fijo/flotante de 32 bits + ARM, 456 MHz
• Cálculo máximo 3,6 GIPS / 2,7 GFLOPS
• Retraso de 43 s
• Latencia de audio 860 μs (entrada analógica a salida analógica)
• Convertidores A/D y D/A de 24 bits
• Frecuencia de muestreo 48 kHz
• Respuesta de frecuencia 20 Hz - 20 kHz (+0,3 dB / -0,1 dB)
• THD+N < 0,002 % a +4 dBu (ponderado A/20 Hz - 20 kHz)
• Separación de canales (diafonía) < -105 dB a +4 dBu nivel de entrada y salida, 1 kHz
• Rango dinámico > 115 dB ponderado A 20 Hz - 20 kHz, paso analógico
• 12 canales de entrada analógicos (balanceados, nivel de micrófono/línea)
• Conectores, entrada de 3,81 mm Phoenix Contact®, 6 pines
• Impedancia de entrada 12 kΩ a 1 kHz (con o sin alimentación fantasma activa)
• Nivel de entrada máximo +24 dBu

• Ruido de entrada equivalente

• Alimentación fantasma +48 VCC, 10 mA, seleccionable por entrada
• Ajustes de pre-ganancia 0/14/24/32/44/54/64 dB
• SALIDAS DE AUDIO
• Canales de salida 4 analógicos (balanceados, nivel de línea), 8 AmpLink
• Conectores, salida 3,81 mm Phoenix Contact, 6 pines (analógico), AmpLink RJ-45
• Impedancia de salida 66 Ω
• Nivel máximo de salida +24 dBu
• Entradas (Control) 5 entradas analógicas o digitales, resistencia pull-up interna de 2 kΩ a 5 V, contacto Phoenix de 3,81 mm, 6 pines
• Rango de voltaje de entrada analógica de 0 V a 3,3 V (máximo 5 V)
• Rango de voltaje de entrada digital de 0 V a 3,3 V (voltaje de umbral = 1,6 V)
• Salidas (Control) 5 salidas digitales, contacto Phoenix de 3,81 mm, 6 pines
• Voltaje de salida alto: 8 V (circuito abierto), 2,5 V a 10 mA; Bajo: < 1 V a 100 mA, push-pull
• Corriente de salida: fuente de 10 mA, disipador de 100 mA (tensión de alimentación externa máxima de 24 VCC)
• Indicadores de estado LED: Alimentación/Estado, Señal, Ethernet, Serie (RS-232 + CC-16)
• Indicación de señal de audio Verde (-60 a -20 dBFS), Amarillo (-20 a -2 dBFS), Rojo (-2 a 0 dBFS)
• Tensión de red 85 VCA-264 VCA 50/60 Hz
• Consumo de energía CA < 37 VA típico, en todos los voltajes de red
• Conector de red IEC 60320-C14 (entrada)
• Disipación de potencia 22 W (75 BTU/h, 19 kcal/h)
• Dimensiones: 44 mm de alto x 483 mm de ancho x 215 mm de profundidad
• Peso neto 2,6 kg (5,8 lb)
• Temperatura de funcionamiento 32ºF - 104ºF (0ºC - 40ºC)
• Sistema de refrigeración activo, ventilación lateral.
• Software de configuración de PC Software de diseño ControlSpace
• Control de red Ethernet (RJ-45), 100 Mb
• Puertos de comunicación RS-232 (DB9M, DTE), Bose CC-16 (contacto Phoenix de 3,81 mm, 3 pines)

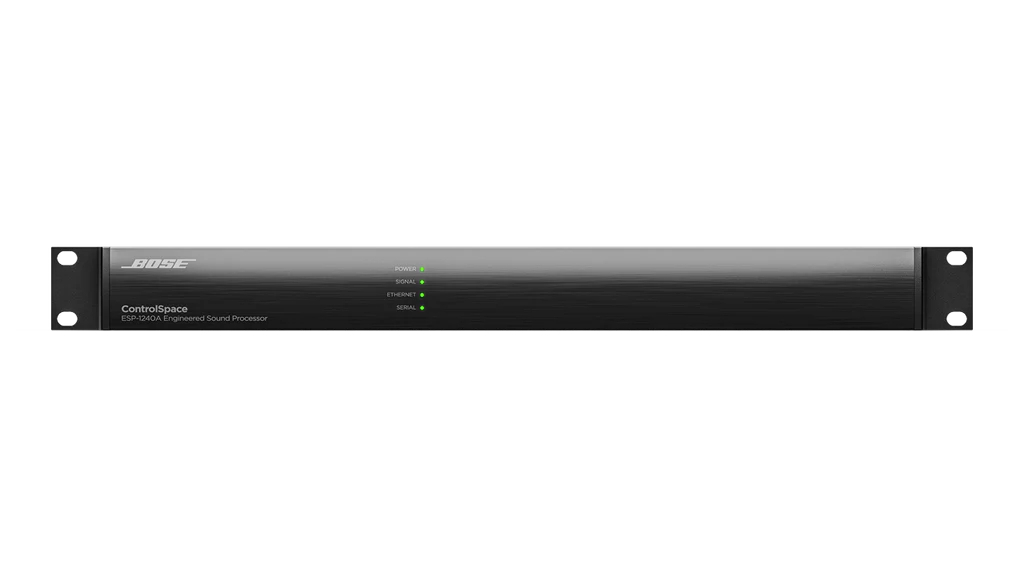

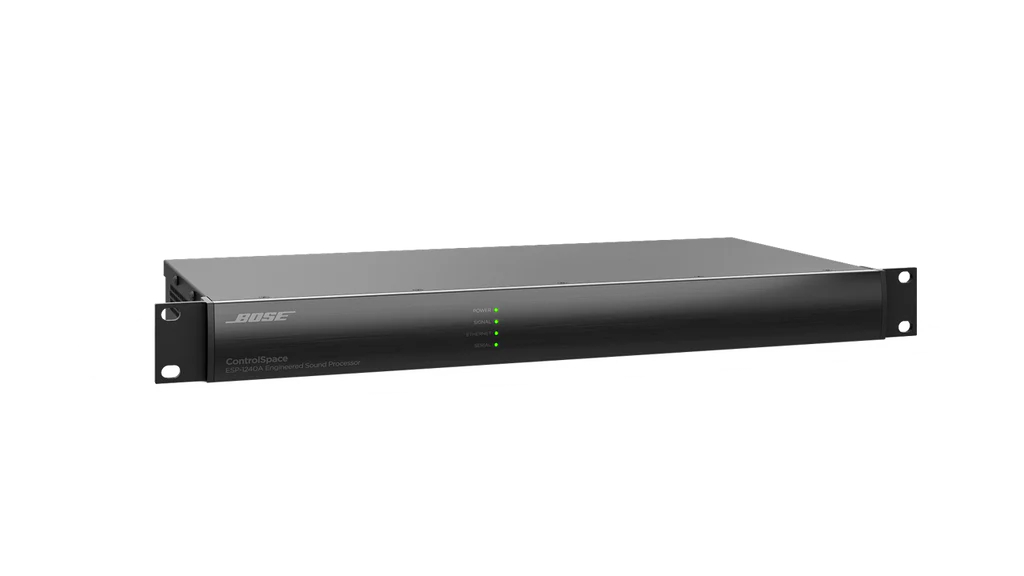

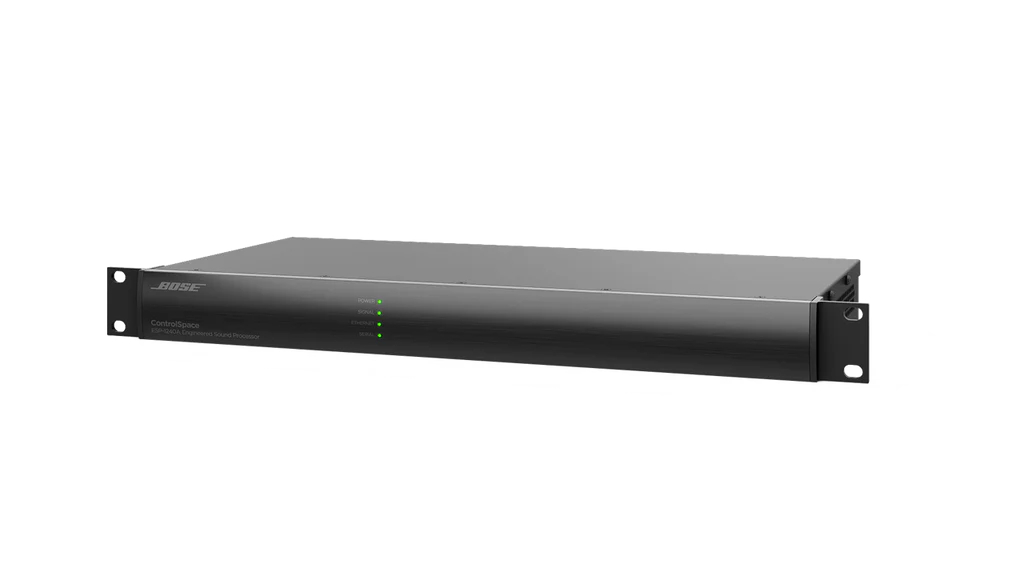

El Bose ControlSpace ESP-1240A es un procesador de sonido diseñado con las características de un DSP de arquitectura abierta. Este Bose ControlSpace ESP-1240A está diseñado para una amplia gama de aplicaciones, desde pequeños proyectos independientes hasta grandes sistemas en red. El Bose ControlSpace ESP-1240A cuenta con E/S de audio analógica 12X4, una salida Bose AmpLink y procesamiento de señal digital avanzado con conversión de audio de 48 kHz/24 bits. Además, el Bose ControlSpace ESP-1240A está diseñado para un rendimiento preciso y también cuenta con características de funcionamiento de baja latencia y ruido ultrabajo.

Además, el Bose ControlSpace ESP-1240A tiene conectividad incorporada que incluye Ethernet en el panel trasero para configuración y control, serie RS-232, cinco entradas de control, cinco salidas de control y un puerto Bose AmpLink de 8 canales para enviar audio digital a amplificadores Bose. El Bose ControlSpace ESP-1240A también admite la integración con sistemas de control estándar de la industria, como Creston y AMX, y se puede utilizar con cualquiera de las opciones de control de usuario final compatibles de Bose Professional, como los controladores de zona ControlCenter y el control remoto ControlSpace compatible con dispositivos móviles.

Configure y controle el Bose ControlSpace ESP-1240A utilizando el software Bose ControlSpace Designer, donde un amplio conjunto de módulos de procesamiento de señales, como mezcladores de micrófonos automáticos, ecualizadores gráficos y paramétricos multibanda, bibliotecas de altavoces Bose, generadores de señales, enrutadores, mezcladores, AGC, duckers, puertas, compresores, selectores de fuente y retardos proporcionan un alto nivel de funcionalidad para aplicaciones de audio instaladas en general. Programe visualmente los controles del usuario final y los eventos de automatización con menos complicaciones y un funcionamiento más predecible en el sitio. Con el software ControlSpace Designer, se puede configurar, monitorear y ajustar en vivo un sistema de audio completo con múltiples componentes para crear soluciones de audio y control personalizadas que ahorran tiempo de diseño y ofrecen una flexibilidad extraordinaria para satisfacer mejor las necesidades del cliente.

Características principales del Bose ControlSpace ESP-1240A

Los circuitos analógicos de alta calidad proporcionan E/S de nivel de micrófono y línea, funcionan con ruido ultrabajo y un rango dinámico de 115 dB.
El procesamiento avanzado de señales digitales admite audio a una frecuencia de muestreo de 48 kHz/24 bits, utiliza un DSP de arquitectura de punto flotante abierto y funciona con latencias bajas para lograr precisión en el sistema de sonido.
AmpLink integrado utiliza cables CAT 5 estándar para enviar hasta 8 canales de audio digital sin comprimir y de baja latencia a amplificadores Bose compatibles
El software Bose ControlSpace Designer permite una amplia gama de módulos de procesamiento de señales, como mezcla automática de micrófonos, ecualizadores gráficos y paramétricos multibanda, bibliotecas de altavoces Bose, generadores de señales, enrutadores, mezcladores, AGC, duckers, puertas, compresores, selectores de fuente y retrasos.
Una variedad de opciones de control: los productos ControlSpace ESP son compatibles con los controladores programables Bose CC-64 y CC-16, los controladores de zona ControlCenter y los clientes remotos ControlSpace.
Admite sistemas de control estándar de la industria mediante un protocolo serial integral a través de puertos RS-232 y Ethernet integrados, con controladores disponibles para sistemas basados en AMX y Crestron.
APLICACIONES

Auditorios
Lugares de culto
Resorts y lugares de hospitalidad
tiendas minoristas
Instituciones educativas
